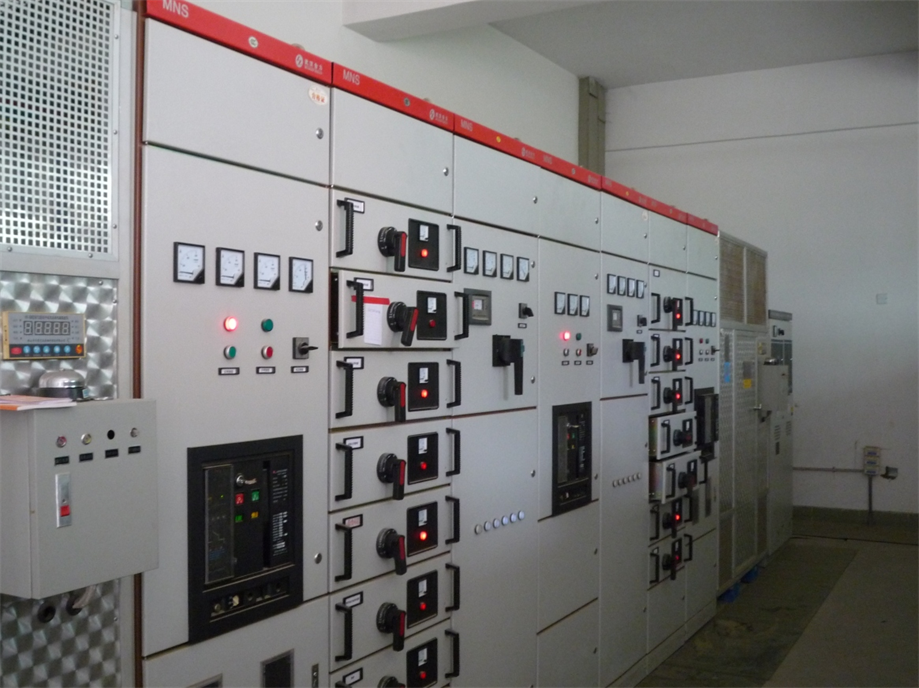

本裝置是一種用標準模塊由工廠組裝的組合式低壓開關柜(以下簡稱裝置)，本裝置適用于交流50-60HZ，額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換盒點消耗設備的控制。

本裝置負荷1EC439/VDE660第5部分和GB7251《低壓成套開關設備》國家標準。

一、正常使用環境條件

(1)周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內平均溫度不高于+35℃。

(2)大氣條件，空氣清潔，相對溫度在最高溫度為+40℃時不超過50%，在較低溫度時允許的有較高的相對溫度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。

(3)海拔高度不超過2000m。

(4)本裝置適應于一下溫度的運輸和儲存過程;-25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。

(5)如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

(6)當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

二、產品特點

本抽出式開關柜為近期開發新產品

設計緊湊，以下較小的空間能容納較多的功能單元。

結構通用性強，組裝靈活;以25mm為模數的C型型材能滿足各種結構型式，防護等級及使用環

境的要求。

采用標準模塊設計;分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，

用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元。

安全性：大量采用高強度阻燃型工程塑料組件，有效加強防御安全性能。

技術性能高：主要參數達到當代國際技術水平。

壓縮場地：三化程度高，可大大壓縮儲存盒運輸預制件的場地

裝配方便：不需要特殊復雜工具。

三、基本參數

電氣性能：

1、額定絕緣電壓 660V

2、額定工作電壓 380V、660V

3、主母線最大工作電流 5500A( IPOO) 4700A (IP 30)

4、主母線短時(1S)耐受電流100KA(有效值)

5、主母線短時峰值電流 250KA(最大值)

6、配電母線(垂直母線)最大工作電流1000A

7、配電母線(垂直母線)短時峰值電流 標準型: 90KA(最大值) 加強型: 130KA(最大值)

防護等級:

符合IEC529、DIN40050標準

IP30對大于Ф2.5mm固體防護

IP40對大于Ф1.0mm固體防護

Ip54對塵埃和任意方向噴濺作防護

(訂購IP54防護等級時應與制造廠協商)

四、開關柜類型

動力配電中心柜(PC):

采用ME、F、M、AH系列等斷路器

電能機控制中心柜(MCC):

由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。

功率因素自動補償柜。

五、柜體結構

開關柜柜體基本結構是由C型型材裝配組成。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅化處理。四周門板、側板則作油漆涂覆。柜體基本尺寸如表1、表2所示：

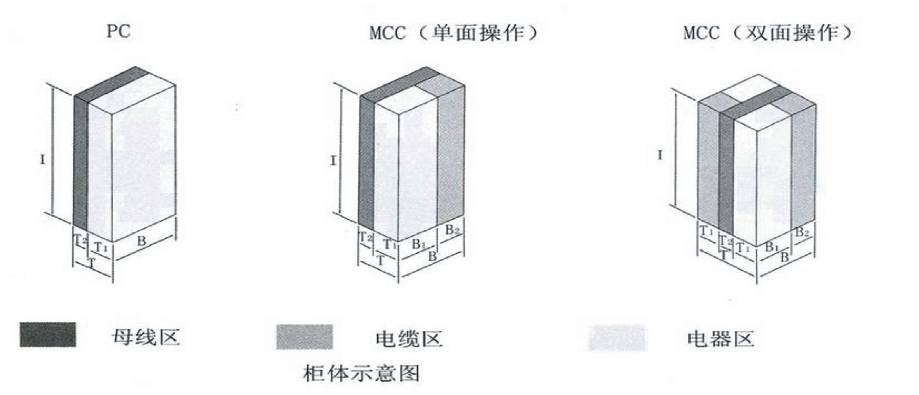

六、柜體的分區設計

動力配電中心(PC)

PC柜內劃分四個隔室

1、水平母線隔室;在柜的后部。

2、功能單元隔室;在柜前上部或柜前左邊。

3、電纜隔室;在柜前下部或柜前右邊。

4、控制回路隔室;左柜前上部。

分隔措施:

水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。

控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。

左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。

主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元，均安裝于塑料儀表板上。

抽出式電動機控制中心和小電流的動力配電中心(MCC)

抽出式MCC柜內分成三個隔室，即柜后部的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。 MCC(電動機控制中心)的抽屜分為以下5種;

8E/4：高200*寬150*深400mm

8E/2：高200*寬30*深400mm

8E ：高200*寬600*深400mm

16E ：高400*寬600*深400mm

24E ：高600*寬600*深400mm

A、動力配電中心(PC)柜

表1

B、動力控制中心柜(MCC)柜

表2

七、母線系統

開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者即可單獨供電，也可并聯供電，也可用作后背 電源。

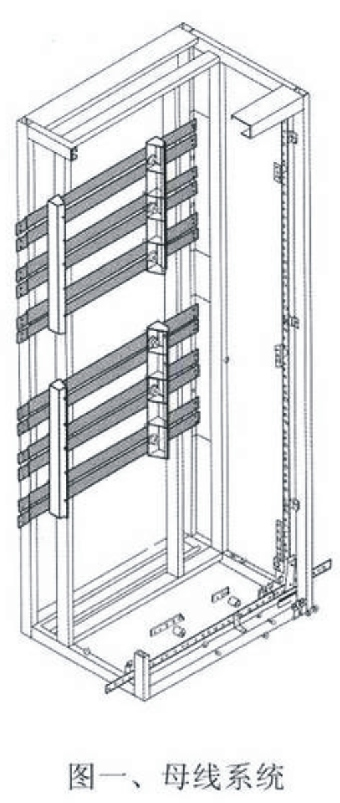

配電母線(垂直母線)組裝在阻燃型塑料功能板中，既可防止電弧引起的放電，又能防止人體接觸，通過特殊連接件與主母線連接。柜內設有獨立的PE接地系統和N中性導體，二者貫穿整個裝置，安裝在柜前底部及右側，各回路接地或接零都可就近連接。整個母線系統安裝見圖一所示?？蚣芙Y(jié)構件全部采用自攻螺釘連接，具有較高的接地可靠性。中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中，N線與PE線之間如用絕緣子相隔，則N線和PE線分別使用，二者之間如用導體短接，即成PEN線。

八、保護接地系統

裝置的保護電路由單獨裝設的并貫穿于整個排列長度的PE線(或PEN線)和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。

九、輔助電路電纜槽

在功能單元隔室的頂部裝有輔助電路電纜槽，槽內可按放柜間連接線和公用電源線。

十、安全保護系統

每柜設有一塊或一組阻燃型的塑料功能板，安裝在主母線室與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故。采取了嚴密的隔離措施。 上下層抽屜之間有帶通風孔的鍍鋅金屬底板相隔離，較小的8E/4、8E/2抽屜其四周均為阻燃型工程塑料件，故相鄰回路之間有較強的絕緣隔離作用。柜內采用了多種塑料組件以支撐帶電部分，這些組件要求多五鹵素的，并具有CT1300等級以上的防漏電性能。

十一、抽屜類型

有五種標準尺寸，都是以8E(200mm)高度為基準;

8E/4：在8E高度空間組裝4個抽屜單元;

8E/2: 在8E高度空間組裝2個抽屜單元;

8E :在8E高度空間組裝1個抽屜單元;

16E：在16E(400mm)高度空間組裝1個抽屜單元;

24E：在24E(600mm)高度空間組裝一個抽屜單元。

五種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，一個柜體中作單一組裝最多容納抽屜單元數見表3所示。

表3

十二、抽屜的電氣和機械連鎖

抽屜單元有可靠的機械連鎖裝置，通過操作手柄控制，具有明顯的準確、合閘、試驗、抽出和隔離位置、操作機構功能見下表。

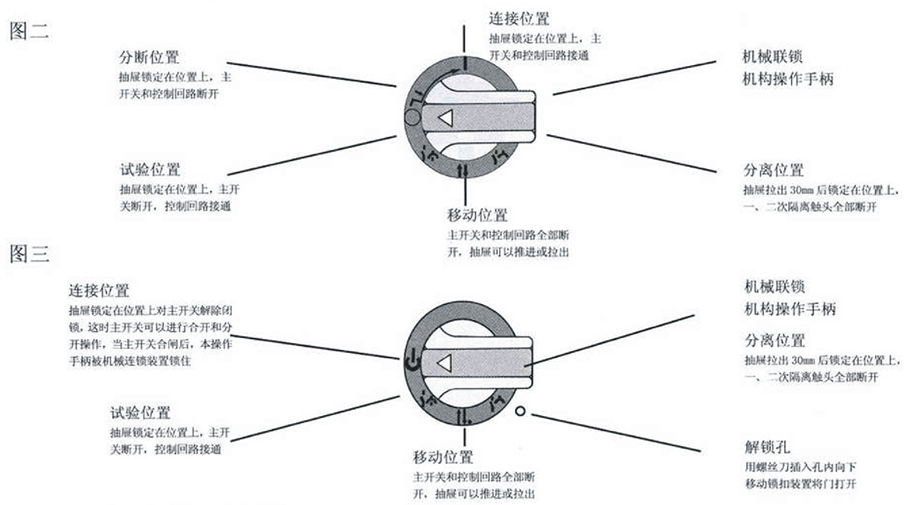

為加強安全防范，操作手柄定位后可加上掛鎖，最多可加三把鎖。 抽屜單元到位后必須嚴格按照圖2、圖3所列操作開關功能及其位置動作，強化操作易損壞結構件，請用戶使用時注意。8E/4和8E/2操作開關功能

十三、一次方案的排列組合

(1)功能單元隔室總高度為72E

(2)在同一裝置中，功能單元的一般排列規律是，小功能單元在上，大功能單元在下。

(3)8E/4抽屜為4個組成一個8E安裝單元，8E/2抽屜為2個組成一個8E安裝單元，或2個8E/4抽屜盒1個8E/2抽屜組成一個8E安裝單元

(4)方案中所畫的電流互感器為本方案中最多安裝數量(方案01-19,21-39中，可增加一只電流互感器，用于無功功率補償回路)在實際使用中，可按系統需要而減少或不裝。

(5)裝置的深度有600mm(MCC單面操作柜)和1000mm(PC和MCC雙面操作柜)二種，推薦PC和MCC分開排列使用。當使用分斷式功能版時，可允許PC和MCC混合裝配在同一臺柜中。

(6)當PC與MCC二中裝置相鄰排列時，則;

① 將單面操作的MCC加深到1000mm。如下圖例2所示。

② 當MCC雙面柜(或600深度的MCC單面柜)與PC柜相鄰排列時，在二柜之間必須加轉接柜(其寬度為400mm)如下圖例一所示。

十四、安裝、使用、維修

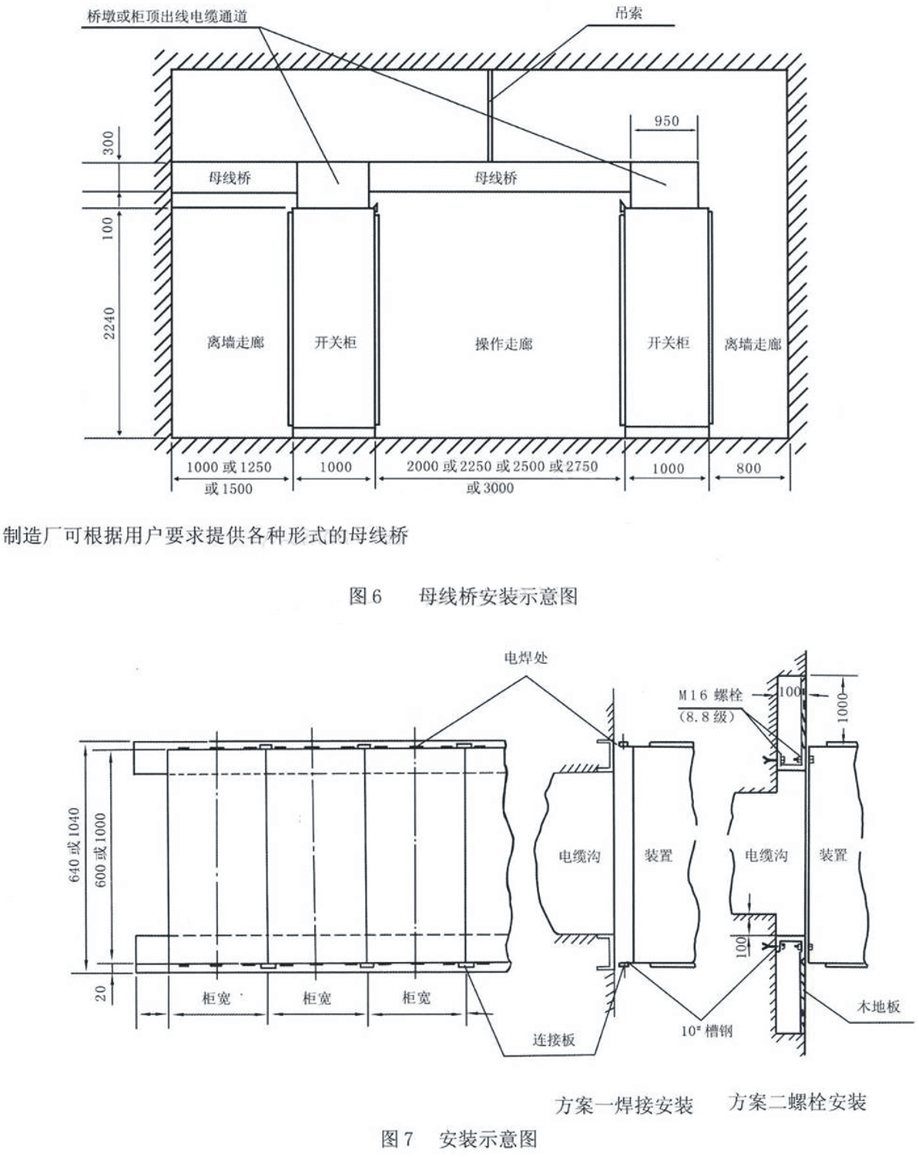

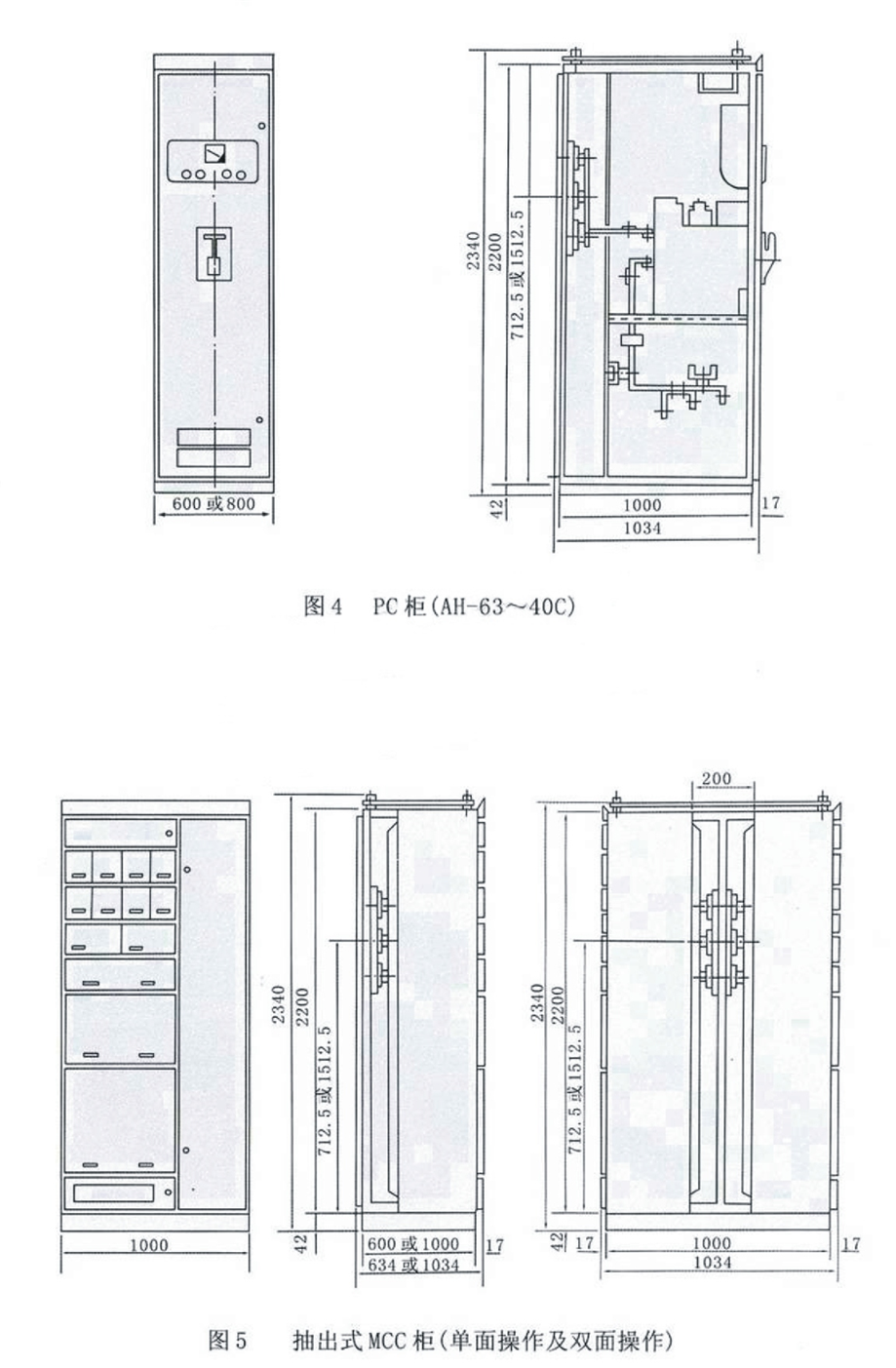

1、 裝置的外形尺寸見圖四、五，安裝參考圖見圖七、圖八。

2、 當裝置運抵目的地后，首先應檢查包裝箱是否完整，若裝置不立即安裝，應存放在干燥清潔之處。

3、 裝置推薦為離墻安裝式，也可以靠墻安裝，安裝基礎平面要求平整，基礎槽鋼的水平誤差為1/1000，總長偏差3mm。

4、 所有導電部分的螺栓固定方式推薦使用8.8級和張緊墊圈，其旋緊力矩推薦值如下表：

5、 MCC方案附件供應二種規格的電纜頭護套和一定數量的二次回路用鋼接頭，電纜頭護套使用情況參見圖九(為適應銅接頭的冷壓接，二次電纜推薦使用多芯軟線)。

6、 接好電纜后，裝置底部應封閉，以防止小動物爬入柜內造成短路事故。

7、 裝置在安裝或調整后，在投入運行前，需進行下列各項檢查和試驗;

①檢查裝置內，安裝的電器設備和控制接線是否符合工廠的圖紙要求。

②用手動操作各種開關，應操動靈活，無異常和卡扎現象。

③檢查機械連鎖機構，電氣連鎖裝置的動作是否正確可靠，應符合系統要求

④檢查主電路和控制回路的絕緣電阻是否符合規定要求。

⑤檢查裝置內所安裝的電氣設備接觸是否良好，是否符合該電器本身的技術條件。

⑥檢查裝置內部有無異物及各部件的安裝螺釘是否有松動現象。

8、抽出式MCC操作須知

1、抽屜底部應正確插入導向件后，才能向柜內推動，否則將會發生損壞抽屜或拉不出等不良現象。

2、8E/4和8E/2抽屜面板上的符號標志和作用見圖2，途中從分段位置“0”到工作位置“1”的箭頭表示為：先將操作手柄向里退進后再將手柄從“0”旋轉到“1”即可，返回時不須推動，只要將手柄“1”旋向“0”，放手后，手柄自動彈出。

3、8E-24E抽屜面板上的符號標志和作用見圖三，當手柄大道工作位置時，機構對主開關解除機械閉鎖，這時主開關可以合閘和分閘操作，但是，當主開關合閘后，連鎖機構的手柄就不能操作。在符號標志的右下角門上有一塑料小蓋，這是門的解鎖機構，操作過程如下：當抽屜在工作位

置時，如果要開門，則先將小蓋拔出。然后用螺絲刀插入孔內向下移動鎖扣即可關門，關門后務必 將塑料小蓋蓋上，否則將破壞原有的防護等級。

十五、裝置的運輸和存放

(1)裝置不許傾翻和遭受劇烈震動。

(2)裝置在拆箱后吊裝時應使用運輸角板，二根鋼絲繩的夾角應≤120°，見圖六。如用鏟車，滾棍或橇棒，均不允許直接在底架上進行。

(3)裝置在安裝就位時如要小距離移動位置，則可在底架的四個角上撬動。

(4)在裝置內不許隨意拆卸電器產品和零部件。

(5)應防止雨淋受潮，環境溫度按本樣本的有關規定。

十六、產品的成套性

開關柜附有裝箱單，產品合格證，產品使用說明書，及必要的圖紙，隨機附件有門鑰匙以及根據配套清單所提供的備品、備件等。

十七、訂貨須知

用戶應提供下列資料：

1、 主電路方案單線系統圖

2、 原理圖或原理接線圖

3、 每柜所裝電器設備的詳細規格及數量，并填寫訂貨規范書。

4、 開關柜的排列及組合圖，平面布置圖。
