GCS型低壓抽出式成套開關設備

產品描述

參數

產品概述

GCS型低壓抽出式開關柜(以下稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在上海通過了兩部聯合主持的鑒定。受到生產制造單位和電力使用部門的重視和肯定。電力工業部、機械工業部聯合以安生用[1997]01號、機重[1997]01號文下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。

適用范圍

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)、(660)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

技術參數

項目		單位	數據
主電路額定電壓		V	AC380(400)660
輔助電路額定電壓		V	AC 220、380 DC 110、220
額定頻率		HZ	50(60)
額定絕緣電壓		V	660(1000)
母線額定短時耐受電流		KA/1s	50,80
母線額定峰值耐受電流		KA/0.1sA	105、176
額定電流	水平母線	A	≤5000
	垂直母線	A	1000
工頻耐受電壓	主電路	V/1min	2500
	輔助電路	V/1min	1760
防護等級		Ip30

開關柜結構特點

主構架采用C型開口型鋼，型鋼的二側面分別有模數為25mm和100mm的φ5.3mm的安裝孔，內部安裝靈活方便。

主構架裝配形式設計為兩種，全組裝式結構和部分(側框和橫梁)焊接式結構，供用戶選擇。

裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

電纜隔室的設計使電纜上下進出均十分方便。

裝置通用柜體的尺寸系列(見下表)

高	2200
寬	400		600		800			1000
深	800	1000	800	1000	600	800	1000	600	800	1000

功能單元

抽屜層高的模數為200mm。分為1/2單元、3/4單元、1單元、1.5單元、2單元五個尺寸系列。單元回路額定電流630A及以下。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有互換性，每臺MCC柜最多能安裝9個一單元的抽屜或18個1/2單元的抽屜。抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。抽屜面板具有分、合、試驗、抽出等位置的明顯標志。

抽屜單元設有機械聯鎖裝置。

抽屜單元(電動機控制單元、部分饋電單元)斷路器主選CM1、‖M1、TM30系列塑殼斷路器，部分選用NSX、S、T等系列。這些開關均有性能好、結構緊湊、短飛弧或無飛弧、技術經濟指標高的特點，能滿足本裝置的要求。隔離開關及熔斷器式隔離開關選Q系列。該系列可靠性高、分?jǐn)嗄軓?qiáng)，并可以實現機械聯鎖。

熔斷器主選NT系列。

交流接觸器選用B系列、LC1-D系列。

裝置特點

提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。

功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。

母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。

MCC柜單柜的回路數最多至18回，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門(機)群的需要。

裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。

同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

抽屜單元有足夠數量的二次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機和自控回路對接點數量的要求。

輔助電路

輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定。適用于發電廠、變電站的低壓廠(所)用電系統及廠礦企業、高層建筑內的低壓配電系統。輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線(MCC)操作控制的功能單元進行設計。

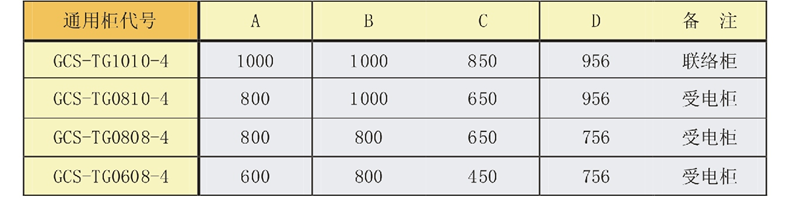

安裝示意圖
