GCK型低壓抽出式成套開關設備

產品描述

參數

產品概述

GCK系列低壓抽出式配電柜是天津電氣傳動研究所在90年代初期研制開發的的產品，由干其產品的性價比高于國內同類產品，前在國內己被廣泛應用。為了提高產品的性能，以滿足我國電力系統快速發展的需要，本公司根據市場需要，研制開發了GCK低壓抽出式配電柜，該產品在保持了電

氣性能高于同類產品的基礎上，增大了容量和機械強度，并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點;可作為低壓成套開關設備的更新?lián)Q代產品。

適用范圍

GCK系列低壓抽出式配電柜(以下簡稱裝置)是組裝式的高級型配電裝置，適用于交流50Hz，額定工作電壓380v及以下的三相四線或三相五線系統作為動力中心(PC)控制中心(MCC)的電力系統配電設備的電能轉換、分配及電動機集中控制之用，還可與程序控制器和微處理器組成供配電自動控制系統。

本裝置是發電廠、變電所、冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置，被國家列為兩網改造推薦產品。

技術參數

項目		單位	數據
主電路額定電壓		V	AC380(400)660
輔助電路額定電壓		V	AC 220、380 DC 110、220
額定頻率		HZ	50(60)
額定絕緣電壓		V	660(1000)
母線額定短時耐受電流		KA/1s	50,80
母線額定峰值耐受電流		KA/0.1sA	105、176
額定電流	水平母線	A	≤4000
	垂直母線	A	1000
工頻耐受電壓	主電路	V/1min	2500
	輔助電路	V/1min	1760
防護等級		Ip30

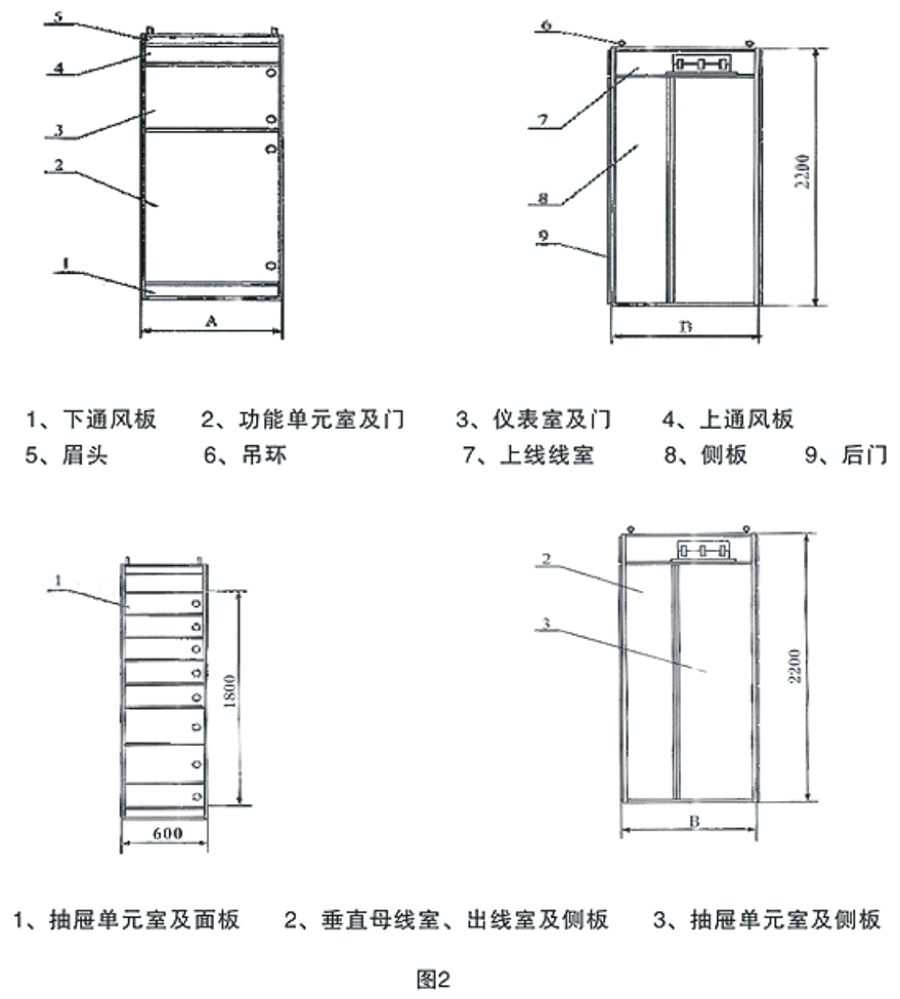

開關柜結構特點

本裝置屬間隔式開關裝置，采用模塊結構設計，柜架的全部結構件經過鍍鋅，噴塑處理，通過螺釘緊固相互連接成基本柜架，按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等部件，組裝成一臺完整的控制中心柜。從結構上可將其分為柜體、母線系統和功能單元三部分。

本裝置為三相四線及三相五線配電系統兩種供用電型式設計的，其中保護接地母線PE線安裝在柜底下側，出線端用母線連接，使用戶十分方便的連接電纜;

為保證接地的可靠連續性，柜內所有抽屜的導軌等通用部件均采用鍍鋅處理;

在不降低外殼防護等級的情況下開關柜上頂設有自然通風網蓋。

本裝置有大電流單元，又有小電流回路單元，同一柜內同一層的兩個抽屜的小門各自獨立，互不干擾，結構緊湊、組裝靈活、布局合理、排列整齊、占地面積少;結構牢固、聯鎖可靠、功能齊全、操作安全簡便、互換性好、短時耐受電流大;

功能單元

主要電器元件的選用原則立足于引進技術，國內能成系列批量生產，又能滿足裝置高性能的要求。

電源及饋線單元斷路器主選DW45系列。也可選用其它性能更先進的或進MT系列、F系列DW45型斷路器具有性能好、結構緊湊、重量較輕、系列性強的特點。價格相對較低，維護使用方便，各項性能指標能滿足本裝置的要求。抽屜單元(電動機控制單元、部分饋電單元)斷路器主選CM1、‖M1、TM30系列塑殼斷路器，部分選用NSX、S、T等系列。這些開關均有性能好、結構緊湊、短飛弧或無飛弧、技術經 濟指標高的特點，能滿足本裝置的要求。隔離開關及熔斷器式隔離開關選Q系列。該系列可靠性高、分斷能力強，并可以實現機械聯鎖。熔斷器主選NT系列。交流接觸器選用B系列、LC1-D系列。

裝置特點

結構緊湊 , 在較小的空間內可容納較多的功能單元 , 節省用戶投資。

1. 結構通用性強。柜體采用 C 型材(E=25mm) 模數化結構拼裝而成，組裝靈活。

2. 各種大小抽出式單元可以任意組合 , 以滿足系統的設計要求。

3. 垂直母線及出線有良好的絕緣防護 , 從而保證了柜后維修安全可靠。

4. 設計獨特的機械鎖定機構 , 具有明顯的運行、試驗、抽出位置標志 , 操作安全可靠。

5. 抽屜推進機構采用軸承滾動 , 抽屜操作靈活方便 , 相同規格抽屜互換性強。

6. 設計方案組合性強 , 可自由地組合抽屜式方案和固定分隔式方案 , 滿足各種場合需要。

輔助電路

輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定。適用于發電廠、變電站的低壓廠(所)用電系統及廠礦企業、高層建筑內的低壓配電系統。輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線(MCC)操作控制的功能單元進行設計。

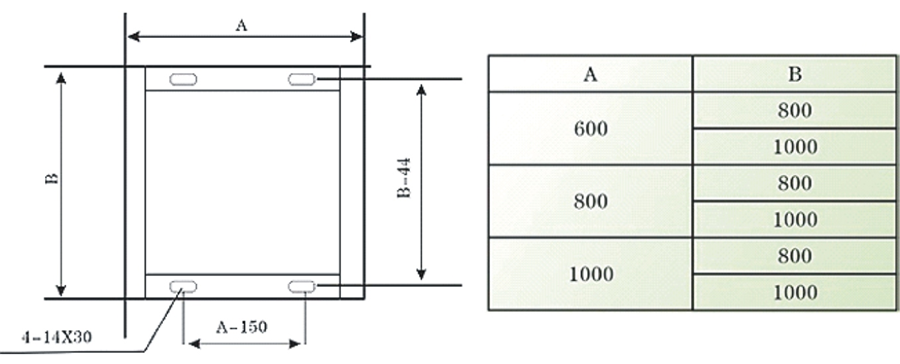

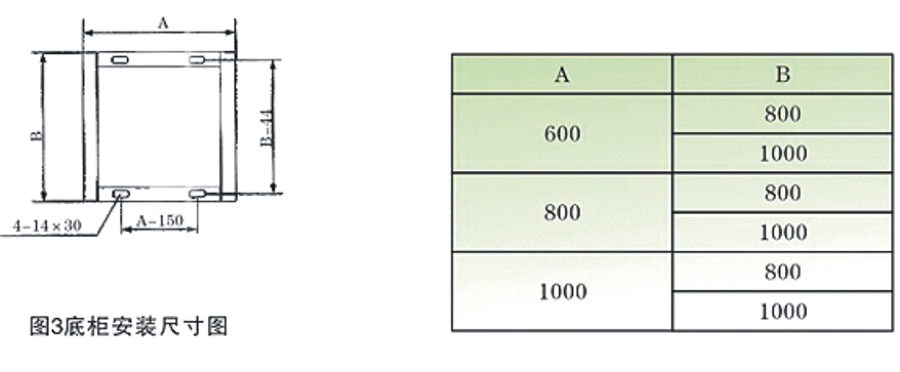

安裝示意圖
