HXGN15-12S 12KV環網柜

產品描述

參數

產品概述

戶外環網箱采用我公司根據不同用戶需求設計推出的戶外組合型環網柜,環網箱內安裝我公司生產的XGN12-12或LEG-AX系列開關柜也可安裝ABB、施耐德\西門子等公司生產的充氣柜。其中LEG-AX系列開關柜將開關單元置于同一氣室中，體積小，氣室采用全不銹鋼焊接結構，無泄漏，實現了免維護功能，因此極大的提高了供電的可靠性，減小了占地面積。 XGN15-12柜內可選用進口或國產SF6負荷開關、真空斷路器、真空負荷開關組合，并加裝各種PT、CT，實現高壓計量、自動化監測、控制、保護等功能。

產品特點

供電單元全密封、全絕緣、全屏蔽、高度的人身

安全保護。

體積小、重量輕、免維護、耐候性強。多種接線方案，留有可擴展單元，選擇靈活?？蛇x擇熔斷器作為出線過流保護，三相聯動操作可實現缺相保護。選用斷路器單元時，可加裝無源保護裝置實現綜保要求。可由手動操作升級為電動操作機構，實現“三遙”功能。操作指示清晰，五防聯鎖齊全，操作安全可靠。電纜室連接空間大，適合多種形式電纜連接。熔斷器更換容易，安全。

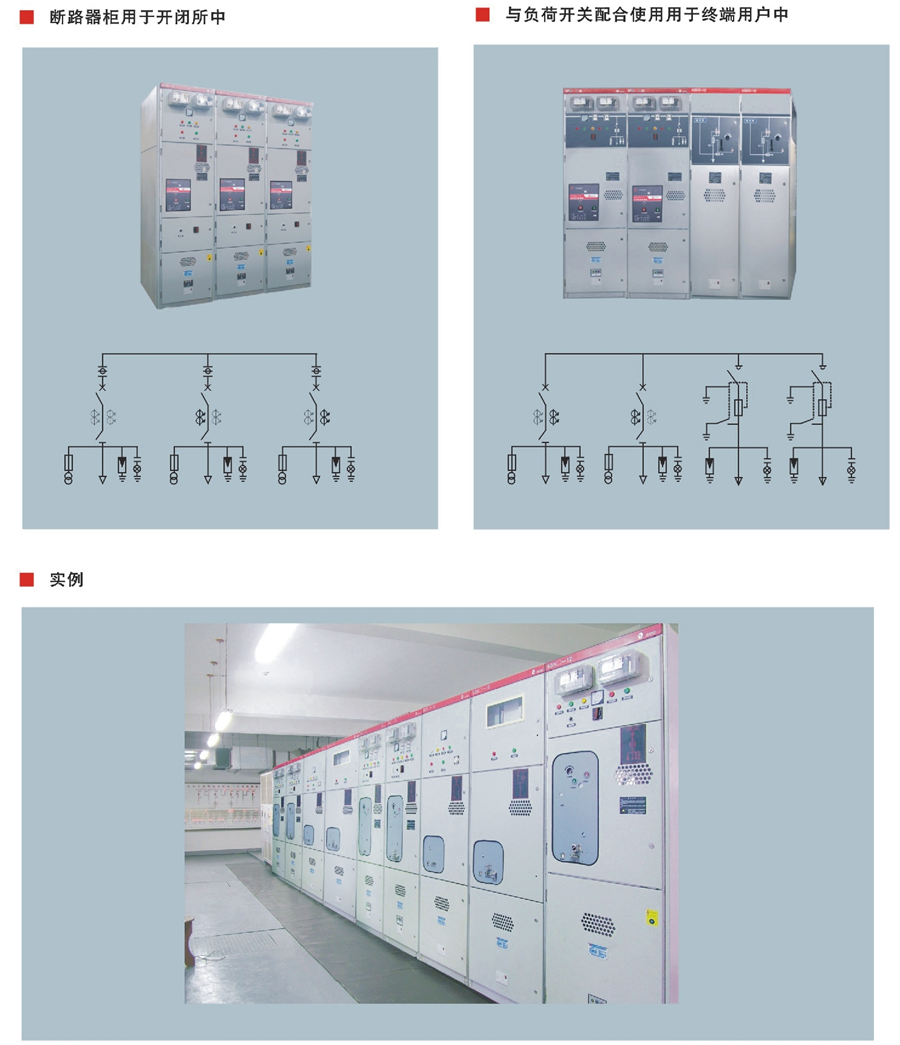

產品概述及適用范圍

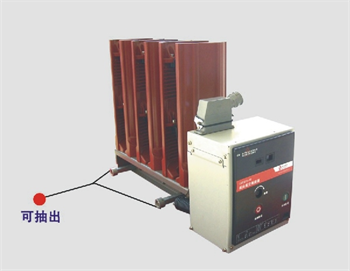

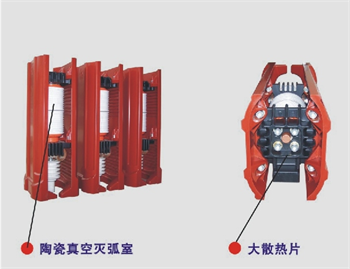

LEG(Z1)-12型戶內高壓真空斷路器(以下簡稱斷路器)，是由武漢合力電器研究所研發，武漢合力開關有限公司制造，具有自主知識產權的斷路器。LEG(Z1)-12型斷路器是3-12KV電力系統中小型化固定式開關柜的優選開關，適用于要求額定電流的頻繁操作或多次開斷短路電流的場所。

正常使用條件

符合GB1984《交流高壓斷路器》

符合IEC62271《高壓交流斷路器》

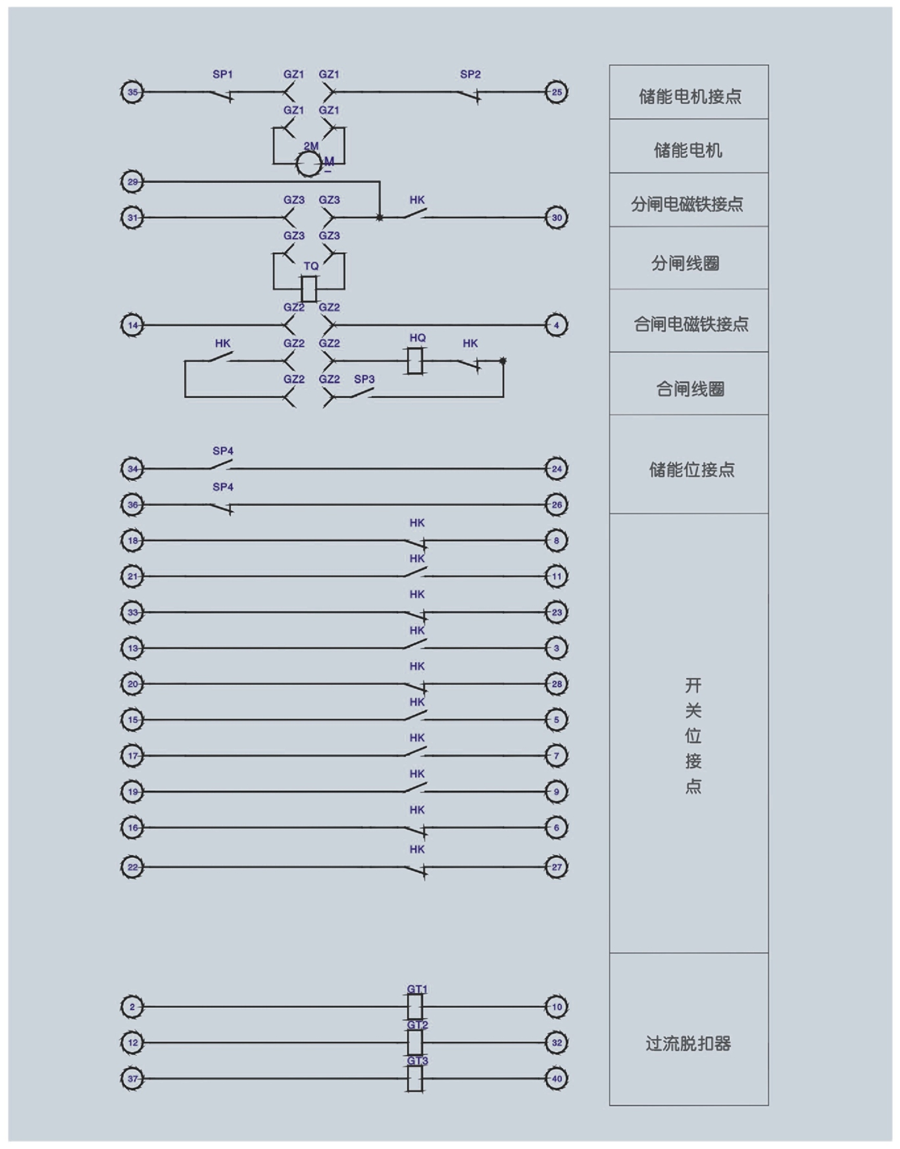

技術參數

LEG(Z1)-12型真空斷路器主要技術參數

項目		單位	數據
額定電壓		KV	12
額定頻率		HZ	50
額定電流		A	630、1000、1250
額定短路開斷電流		KA	20、25、31.5
額定熱穩定電流		KA	20、25、31.5
額定短路關合電流(峰值)		KA	50、63、80
額定短路關合電流(峰值)		KA	50、63、80
額定短路持續時間		S	4
工頻耐受電壓	相間、相對地	KV	42
	斷口	KV	48
工頻耐受電壓	相間、相對地	KV	75
	斷口	KV	80
額定短路電流開斷次數		次	30,50
額定操作順序			分-0.3S合分-180S-合分*
機械壽命		次	30000
額定單個電容器開斷電流		A	630
額定單個電容器開斷電流		A	400

注:1、當額定短路電流≤31.5KA時，額定短路開斷次數為50次

2、額定操作順序：分-180S-合分-180S-合分

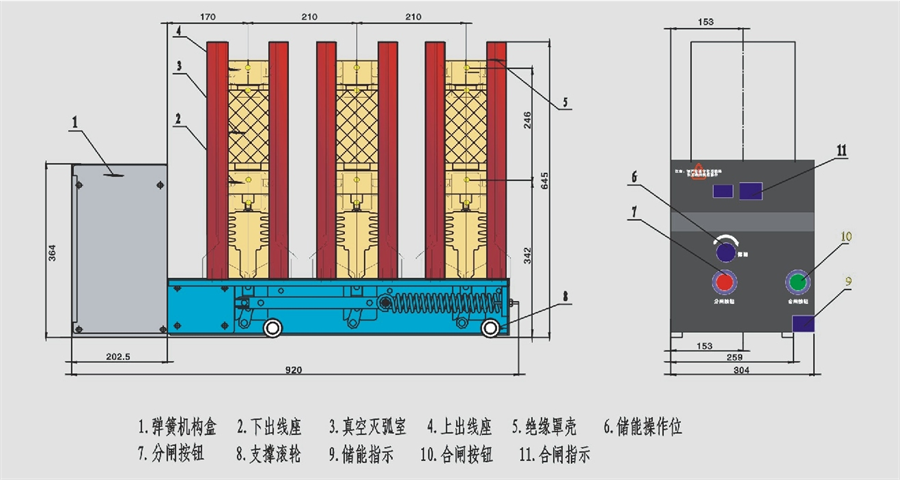

斷路器裝配調整后的機械特性參數

項目	單位	數據
觸頭開距	mm	11±1
接觸行程	mm	3.5±0.5
三相合、分閘不同期性	ms	≦2
彈跳時間	ms	≦2
相間中心距	mm	210±1.5
額定短路開斷電流	KA	20	25	31.5
觸頭壓力	N	2000±200	2400±200	3100±200
平均分閘速度	m/s	0.9~1.3
平均合閘速度	m/s	0.5~0.9
分閘時間	ms	35±10
合閘時間	ms	50±10
主回路電阻	μΩ	≦40
觸頭允許磨損厚度	mm	≦3
